Quest-ce que la RAM ECC ? Distinguer la RAM non-ECC, ECC enregistrée et ECC sans tampon

Lorsque nous entendrons parler de postes de travail, nous verrons qu'il s'agit d'une machine durable de bonne qualité pour les entreprises avec la capacité de stocker, de travailler efficacement et d'un prix extrêmement élevé. Dans lequel se trouve un produit indispensable pour  ECC RAM , un composant important qui crée l'efficacité du travail. Alors  , qu'est-ce que la RAM ECC  et pourquoi est-ce important ? Par conséquent, les équipements pour les stations de travail sont également très exigeants, notamment les processeurs à plusieurs cœurs et threads, les cartes graphiques dédiées (Quadro, FirePro) ou encore les disques durs de serveur (SSD Enterprise, SAS, ...) et l'indispensable RAM ECC, un composant important pour créer l'efficacité du travail. Alors  , qu'est-ce que la RAM ECC et pourquoi est-ce important ?

1. Qu'est-ce que la RAM ECC ?

Le serveur de serveur RAM avec capacité ECC (Error Checking and Correction) est un type de RAM capable de contrôler le flux de données entrant et sortant. Pour une clé RAM commune (non - ECC ), lors de la transmission du signal à grande vitesse, il est facile de tomber en panne, en particulier lorsqu'elle est utilisée dans le serveur. Lorsqu'un crash se produit, la RAM (non-ECC) doit recharger l'intégralité du flux de données car elle n'est pas capable de gérer le flux de données.

Pour la RAM ECC , lorsqu'un plantage se produit, la RAM ECC n'a qu'à demander de renvoyer le bon paquet (paquet) qui a planté. La RAM ECC a 9 puces (la RAM non ECC a 8 puces) , elle dispose d'un mode de correction automatique des erreurs, de sorte que la RAM ECC a une stabilité et des performances supérieures à celles des autres RAM normales.

2. Classement ECC .RAM

Il existe actuellement deux types de RAM ECC sur le marché :

RAM ECC sans tampon (RAM ECC UDIMM)

La RAM ECC sans tampon (RAM ECC UDIMM) est un type de RAM sans tampon qui ajoute des fonctionnalités ECC avec auto-vérification et correction d'erreurs. La RAM sans tampon (RAM UDIMM) est une mémoire sans tampons ni registres conçue sur le module de mémoire, mais à la place, ces périphériques sont conçus sur la carte mère.

Les instructions d'accès à la mémoire RAM Unbuffered ECC sont envoyées directement au module de mémoire, plus rapidement que la RAM Registered ECC car elles ne doivent pas être envoyées indirectement via la puce Registered.

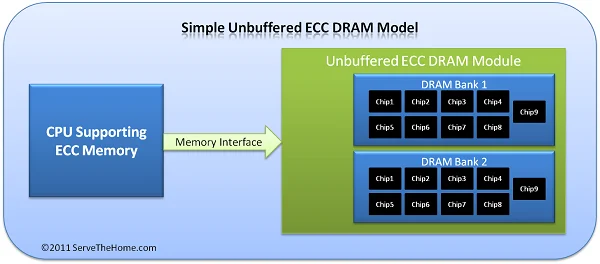

Mécanisme d'action de l'ECC UDIMM

RAM enregistrée ECC (RAM ECC RDIMM)

Tout d'abord, RAM Registered ECC (RAM ECC RDIMM) est un type de RAM Registered avec des fonctionnalités ECC supplémentaires pour l'auto-vérification et la correction des erreurs. La RAM enregistrée (RAM RDIMM) est une mémoire qui contient des registres montés directement sur le module de mémoire.

Les registres réexécutent les signaux sur les puces de mémoire et permettent au module de contenir plus de puces de mémoire. La commande d'accès de la RAM Registered ECC est d'abord envoyée à la puce Registered, puis transmise au module de mémoire.

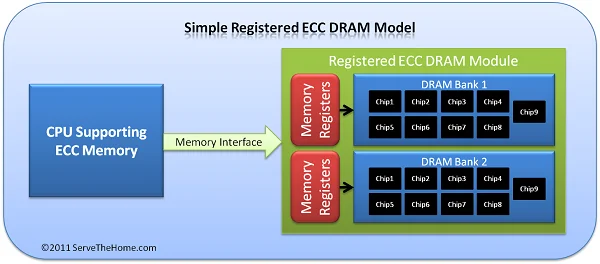

Comment fonctionne ECC RDIMM .

3. Distinguer la RAM non ECC, ECC enregistrée et ECC sans tampon

RAM normale (UDIMM, non ECC)

La RAM UDIMM est une RAM sans tampons ni registres.

- Il y a 8 puces mémoire, pas de puce centrale.

- Habituellement, il n'y a pas de lettre après le paramètre de bande passante ou oui mais pas E - R .

ECC RDIMM (enregistré ECC)

La RAM ECC-RDIMM est un type de RAM qui contient des registres montés directement sur le module de mémoire. Les registres aident à rediriger les signaux à travers les puces de mémoire et permettent au module de contenir plus de puces de mémoire. L'instruction d'accès de Ram sera d'abord transmise au registre, puis transmise au module de mémoire, réduisant ainsi la charge de contrôle de la mémoire du processeur.De plus, cette RAM dispose d'une fonction ECC supplémentaire pour l'auto-vérification et la correction des erreurs.

- Habituellement 10 puces sur le devant ou avec 1 puce au milieu, plus grande que le reste des puces (puces ECC).

- Habituellement, la lettre après le paramètre de bande passante est CHEAP

- Avec la ligne DDR4 ECC Registered, elle est annotée avec le caractère RDIMM directement sur le tampon RAM.

 ECC UDIMM (ECC sans tampon)

- RAM ECC-UDIMM est Ram UDIMM mais ajoute la fonction ECC pour l'auto-vérification et la correction des erreurs.

- La RAM ECC-UDIMM a des instructions d'accès à la mémoire livrées directement au module de mémoire plus rapidement que l'ECC RDIMM car elles n'ont pas besoin d'être envoyées indirectement via le registre.

- A généralement 9 puces par côté - 1 puce de plus que les UDIMM (puces ECC), et généralement les puces sont de la même taille.

- Habituellement, la lettre après le paramètre de bande passante est E ou ECC

- Avec la ligne DDR4 ECC Unbuffered, elle est annotée avec le caractère ECC-UDIMM directement sur le tampon RAM.

4. Le mécanisme de fonctionnement de RAM Registered ECC présente à la fois des avantages et des inconvénients :

L'inconvénient le plus évident de RAM Registered ECC est dû à son principe de fonctionnement. Étant donné que les instructions d'accès doivent d'abord être envoyées à la puce de registre, puis transmises au module de mémoire, les instructions d'instruction prendront environ 1 cycle CPU.

L'avantage est que lorsque l'utilisation de RAM Registered ECC aidera à réduire la charge de contrôle de la mémoire du CPU, une partie du travail pour accéder directement à la mémoire a déjà été effectuée par la puce Register.Grâce à cela, le CPU réduira la charge de travail, rendra le la machine fonctionne mieux et plus efficacement.

Cela devient particulièrement important dans les environnements de serveur. Par exemple, pour une carte mère Supermicro X8DTH-6F qui prend en charge deux processeurs de type E5600, l'écart est encore plus grand avec 48 Go ECC UDIMM ou 192 Go ECC RDIMM.

Pour les environnements virtualisés où la capacité de mémoire et la bande passante mémoire sont des facteurs clés pour atteindre une densité de virtualisation élevée, RAM Registered ECC est le meilleur choix. Si vous avez acheté de la RAM ECC sans tampon et que vous souhaitez ensuite effectuer une mise à niveau, vous devrez probablement remplacer toute votre ancienne RAM par une nouvelle RAM et augmenter considérablement le coût.

Les clients peuvent acheter toutes sortes de serveurs RAM, ... avec les modules ECC UDIMM et ECC RDIMM au meilleur prix et réputation chez WebTech360.

Et c'est pourquoi les postes de travail ont besoin d'une ligne de RAM spéciale, en particulier la RAM ECC, j'espère que vous choisirez la bonne RAM pour travailler plus efficacement.
